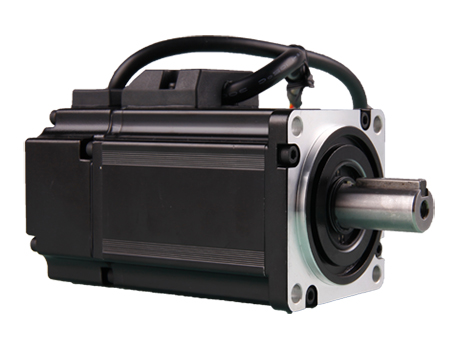

產品說明：KMT系列交流伺服電機擁有自主知識產權，采用高性能稀土永磁材料，具有體積小、功率密度高、過載能力強、齒槽轉矩小、噪聲低和外觀精美等突出優點。
功率范圍：0.05KW~4.5KW
編碼器：多摩川編碼器
電壓等級：220V/380V
法蘭規格：40、60、80、130法蘭
我們保證在24小時之內提供專業的產品咨詢、詳細的技術資料及由電氣專業人員提供合理的 設計方案。對您所要求的產品進行統一、合理報價。我們隨時歡迎您的考察。
銷售熱線：13387579833
售前咨詢：027-84777246產品說明：KMT系列交流伺服電機擁有自主知識產權，采用高性能稀土永磁材料，具有體積小、功率密度高、過載能力強、齒槽轉矩小、噪聲低和外觀精美等突出優點。
功率范圍：0.05KW~4.5KW
編碼器：多摩川編碼器
電壓等級：220V/380V
法蘭規格：40、60、80、130法蘭
KMT系列交流伺服電機擁有自主知識產權，采用高性能稀土永磁材料，具有體積小、功率密度高、過載能力強、齒槽轉矩小、噪聲低和外觀精美等突出優點。
1、電機極對數：5；
2、高性能稀土永磁轉子，高、中、低慣量可選，動態響應良好；
3、三相反電勢正弦設計，極低齒槽轉矩，良好的低速平滑特性；
4、編碼器反饋方式可選
增量式光電編碼器；
省線增量式光電編碼器；
單圈絕對值編碼器；
多圈絕對值編碼器；
5、輸出軸油封保護，且標準制動器可選；
6、防護等級IP65或IP67，B或F級絕緣；
7、符合3C、CE、UL認證以及RoHS標準。
| 電機型號 | 電壓 | 額定功率 | 額定電流 | 額定轉矩 | 額定轉速 | 最大電流 | 最大轉矩 | 最高轉速 | 轉矩系數 | 線反電勢系數 | 線-線電阻 | 線-線電感 | 轉動慣量 | 電氣時間常數 | 機械時間常數 | 重量 | 極對數 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
U (AC) |
Pr (KW) |
Ir (A) |
Tr (N.m) |
Nr (rpm) |
Imax(A) |
Tmax (N.m) |
Nmax (rpm) |
Kt (N.m/A) |
Ke (V/krpm) |
Ra (Ω*) |
La (mh*) |
Jm (10-4Kg.m2) |
te (ms) |
tm (ms) |
(kg) | ||
| 40法蘭 | |||||||||||||||||
|
KMTM40-00230 |
220V | 0.05 | 0.65 | 0.16 | 3000 | 1.95 | 0.48 | 6000 | 0.25 | 17 | 26.5 | 20.3 | 0.032(0.037) | 0.77 | 1.84(2.12) |
0.42(0.62) |
5 |
|
KMTM40-00230E*.R |
0.05 | 0.65 | 0.16 | 3000 | 1.95 | 0.48 | 6000 | 0.25 | 17 | 26.5 | 20.3 | 0.032(0.037) | 0.77 | 1.84(2.12) |
0.38(0.58) |
||
|
KMTM40-00330 |
0.1 | 1.1 | 0.32 | 3000 | 3.3 | 0.96 | 6000 | 0.29 | 19.7 | 13.3 | 12 | 0.064(0.069) | 0.90 |
1.35(1.45) |
0.55(0.75) |
||
|
KMTM40-00330E*.R |
0.1 | 1.2 | 0.32 | 3000 | 3.6 | 0.96 | 6000 | 0.27 | 18.5 | 14.2 | 11.9 | 0.055(0.060) | 0.84 |
1.43(1.57) |
0.46(0.66) |
||
| 60法蘭 | |||||||||||||||||
|
KMTL60-00630 |
220V | 0.2 | 1.7 | 0.64 | 3000 | 5.1 | 1.92 | 5000 | 0.38 | 25.7 | 5.65 | 16.2 | 0.14(0.17) | 2.87 | 0.74(0.90) | 0.9(1.30) | 5 |
|
KMTL60-01330 |
0.4 | 2.8 | 1.27 | 3000 | 8.4 | 3.81 | 5000 | 0.45 | 31.6 | 3.55 | 13 | 0.26(0.29) | 3.66 | 0.58(0.65) | 1.3(1.8) | ||
|
KMTH60-00630 |
0.2 | 1.7 | 0.64 | 3000 | 5.1 | 1.92 | 5000 | 0.38 | 25.7 | 5.65 | 16.2 | 0.42(0.45) | 2.87 | 2.22(2.38) | 1.1(1.40) | ||
|
KMTH60-01330 |
0.4 | 2.8 | 1.27 | 3000 | 8.4 | 3.81 | 5000 | 0.45 | 31.6 | 3.55 | 13 | 0.71(0.74) | 3.66 | 1.59(1.66) | 1.5(2.05) | ||
|
KMTL60-01330E*.S |
0.4 | 2.8 | 1.27 | 3000 | 8.4 | 3.81 | 5000 | 0.45 | 33.2 | 3.44 | 12.4 | 0.26(0.29) | 3.60 | 0.54(0.6) |
1.25(1.75) |
||
|
KMTH60-01330E*.S |
0.4 | 2.8 | 1.27 | 3000 | 8.4 | 3.81 | 5000 | 0.45 | 33.2 | 3.44 | 12.4 |
0.71(0.74) |
3.6 |
1.47(1.53) |
1.45(1.95) |
||
|
KMTL60-01930 |
0.6 | 3.5 | 1.91 | 3000 | 10.5 | 5.73 | 5000 | 0.54 | 38 | 3.5 | 13.88 |
0.35(0.38) |
3.96 |
0.54(0.59) |
1.6(2.1) |
||
| 80法蘭 | |||||||||||||||||
|
KMTL80-02430 |
220V | 0.75 | 4.2 | 2.39 | 3000 | 12.6 | 7.16 | 5000 | 0.57 | 36.8 | 1.15 | 5.5 | 0.9(1.03) | 4.78 | 0.46(0.51) | 2.7(3.5) | 5 |
|
KMTL80-03230 |
1 | 5.8 | 3.18 | 3000 | 17.4 | 9.54 | 5000 | 0.55 | 35.8 | 0.87 | 3.85 | 1.2(1.34) | 4.43 | 0.5(0.54) | 3.3(4.1) | ||
|
KMTH80-02430 |
0.75 | 4.2 | 2.39 | 3000 | 12.6 | 7.16 | 5000 | 0.57 | 36.8 | 1.15 | 5.5 | 1.5(1.67) | 4.78 | 0.78(0.83) | 2.9(3.7) | ||
|
KMTL80-04025 |
1 | 7.3 | 4 | 2500 | 21.9 | 12 | 5000 | 0.55 | 35.8 | 0.87 | 3.85 | 1.24（1.34） | 4.43 | 0.50(0.54) | 3.3(4.1) | ||
| 130法蘭 | |||||||||||||||||
|
KMTM130-05415 |
220V | 0.85 | 6.12 | 5.41 | 1500 | 18.4 | 16.2 | 3000 | 0.88 | 56.7 | 0.98 | 8.3 | 9(10.5) | 8.47 | 1.60(1.86) | 5.8(7.4) | 5 |
|
KMTM130-04025 |
1 | 4.5 | 4 | 2500 | 13.6 | 12 | 3000 | 0.88 | 56.7 | 0.98 | 8.3 | 9(10.5) | 8.47 | 1.60(1.86) | 5.8(7.4) | ||
|
KMTM130-04820 |
1 | 5.4 | 4.77 | 2000 | 16.2 | 14.3 | 3000 | 0.88 | 56.7 | 0.98 | 8.3 |
9(10.5) |
8.47 | 1.60(1.86) | 5.8(7.4) | ||
|
KMTM130-05025 |
1.3 | 5.7 | 5 | 2500 | 17 | 15 | 3000 | 0.88 | 56.7 | 0.98 | 8.3 |
9(10.5) |
8.47 | 1.60(1.86) | 5.8(7.4) | ||
|
KMTM130-04830 |
1.5 | 5.4 | 4.77 | 3000 | 16.2 | 14.3 | 3500 | 0.88 | 56.7 | 0.98 | 8.3 |
9(10.5) |
8.47 | 1.60(1.86) | 5.8(7.4) | ||
|
KMTM130-06430 |
2 | 7.2 | 6.36 | 3000 | 21.6 | 19.08 | 3500 | 0.88 | 56.7 | 0.98 | 8.3 |
9(10.5) |
8.47 | 1.60(1.86) | 5.8(7.4) | ||
|
KMTM130-06025 |
1.5 | 6.8 | 6 | 2500 | 20.4 | 18 | 3000 | 0.88 | 56.7 | 0.98 | 8.3 |
9(10.5) |
8.47 | 1.60(1.86) | 5.8(7.4) | ||
|
KMTM130-08315 |
1.3 | 9.25 | 8.27 | 1500 | 27.75 | 24.81 | 3000 | 0.89 | 58.6 | 0.63 | 5.6 |
13.0(14.5) |
8.89 |
1.42(1.58) |
7.0(8.8) |
||
|
KMTM130-07220 |
1.5 | 8 | 7.16 | 2000 | 24 | 21.5 | 3000 | 0.90 | 58.6 | 0.63 | 5.6 |
13.0(14.5) |
8.89 |
1.42(1.58) |
7.0(8.8) |
||
|
KMTM130-09615 |
1.5 | 11.5 | 9.55 | 1500 | 34.5 | 28.7 | 3000 | 0.83 | 56.6 | 0.5 | 3.7 | 17(18.5) | 7.4 | 1.64(1.78) | 8.4(10.2) | ||
| KMTM130-11515 | 1.8 | 10 | 11.46 | 1500 | 30 | 34.4 | 3000 | 1.15 | 78.6 | 0.67 | 7.5 |
17.0(18.5) |
11.19 |
1.15(1.25) |
8.4(10.2) |
||
|
KMTM130- 07725 |
2 | 8.6 | 7.7 | 2500 | 25.8 | 23.1 | 3000 | 0.9 | 58.6 | 0.63 | 5.6 | 13(14.5) | 8.89 |
1.42(1.58) |
7.0(8.8) | ||
|
KMTM130- 09620 |
2 | 11.5 | 9.55 | 2000 | 34.5 | 28.6 | 3000 | 0.83 | 56.6 | 0.5 | 3.7 |
17.0(18.5) |
7.40 |
1.64(1.78) |
8.4(10.2) |
||
|
KMTM130- 09630 |
3 | 11.5 | 9.55 | 3000 | 34.5 | 28.6 | 3500 | 0.83 | 56.6 | 0.5 | 3.7 |
17.0(18.5) |
7.40 |
1.64(1.78) |
8.4(10.2) |
||
|
KMTM130- 08030 |
2.5 | 8.88 | 7.95 | 3000 | 26.6 | 23.9 | 3500 | 0.9 | 58.6 | 0.63 | 5.6 | 13(14.5) | 8.89 | 1.42(1.58) | 7.0(8.8) | ||
|
KMTM130- 11920 |
2.5 | 13.4 | 11.9 | 2000 | 34.9 | 31 | 3000 | 0.89 | 60 | 0.3 | 3.7 |
21.7(23.2) |
12.33 |
1.11(1.19) |
10(11.8) |
||
|
KMTM130- 15015 |
2.3 |
17 |
15 | 1500 | 51 | 45 | 3000 | 0.88 | 60 | 0.3 | 3.3 | 21.7(23.2) | 11 |
1.11(1.19) |
10(11.8) |
||
|
KMTM130- 14615 |
2.3 | 16.9 | 14.64 | 1500 | 50.7 | 43.93 | 3000 | 0.85 | 60 | 0.3 | 3.3 |
21.7(23.2) |
11 |
1.16(1.24) |
10(11.8) |
||
|
KMTM130- 10025 |
2.6 | 12 | 10 | 2500 | 36 | 30 | 3000 | 0.83 | 56.6 | 0.5 | 3.7 | 17(18.5) | 7.4 |
1.64(1.78) |
8.4(10.2) |
||
|
KMTM130- 14620 |
3 | 16.6 | 14.64 | 2000 | 49.8 | 43.93 | 3000 | 0.88 | 60 | 0.3 | 3.3 |
21.7(23.2) |
11 |
1.16(1.24) |
10(11.8) |
||
|
KMTM130- 15025 |
3.8 | 17 | 15 | 2500 | 51 | 45 | 3000 | 0.88 | 60 | 0.3 | 3.3 |
21.7(23.2) |
11 |
1.11(1.19) |
10(11.8) |
||
|
KMTM130- 14330 |
4.5 | 16.2 | 14.32 | 3000 | 48.6 | 42.96 | 3500 | 0.88 | 60 | 0.3 | 3.3 | 21.7(23.2) | 11 | 1.16(1.24) |
10(11.8) |
||
|
KMTM130H- 05415 |
380V | 0.85 | 4.4 | 5.41 | 1500 | 13.26 | 16.23 | 3000 | 1.22 | 80 | 1.93 | 16.3 | 9(10.5) | 8.45 | 1.60(1.86) | 5.8(7.4) | |
|
KMTM130H- 04025 |
1 | 3.3 | 4 | 2500 | 9.8 | 12 | 3500 | 1.22 | 80 | 1.93 | 16.3 | 9(10.5) | 8.45 | 1.59(1.85) | 5.8(7.4) | ||
|
KMTM130H- 04820 |
1 | 3.9 | 4.77 | 2000 | 11.7 | 14.31 | 3000 | 1.22 | 80 | 1.93 | 16.3 | 9(10.5) | 8.45 |
1.60(1.86) |
5.8(7.4) |
||
|
KMTM130H- 04830 |
1.5 | 3.9 | 4.77 | 3000 | 11.7 | 14.31 | 3500 | 1.22 | 80 | 1.93 | 16.3 | 9(10.5) | 8.45 |
1.60(1.86) |
5.8(7.4) |
||
|
KMTM130H- 06025 |
1.5 | 4.9 | 6 | 2500 | 14.7 | 18 | 3500 | 1.22 | 80 | 1.93 | 16.3 | 9(10.5) | 8.45 |
1.59(1.85) |
5.8(7.4) |
||
|
KMTM130H- 07220 |
1.5 | 5.2 | 7.16 | 2000 | 15.6 | 21.48 | 3000 | 1.38 | 88 | 1.39 | 13.33 |
13.0(14.5) |
9.59 |
1.35(1.51) |
7.0(8.8) |
||
|
KMTM130H- 09615 |
1.5 | 5.8 | 9.55 | 1500 | 17.3 | 28.65 | 3000 | 1.66 | 114 | 1.47 | 14.8 | 17(18.5) | 10.07 | 1.2(1.3) | 8.4(10.2) | ||
|
KMTM130H-07725 |
2 | 5.6 | 7.7 | 2500 | 16.8 | 23.1 | 3500 | 1.38 | 88 | 1.39 | 13.33 | 13(14.5) | 9.59 | 1.35(1.51) | 7(8.8) | ||
|
KMTM130H-05025 |
1.3 | 4.1 | 5 | 2500 | 12.3 | 15 | 3500 | 1.22 | 80 | 1.93 | 16.3 | 9(10.5) | 8.45 | 1.59(1.85) | 5.8(7.4) | ||
|
KMTM130H-08315 |
1.3 | 6 | 8.27 | 1500 | 18 | 24.8 | 3000 | 1.38 | 88 | 1.39 | 13.33 | 13(14.5) | 9.59 | 1.35(1.51) | 7(8.8) | ||
|
KMTM130H-09620 |
2 | 5.8 | 9.55 | 2000 | 17.4 | 28.65 | 3000 | 1.65 | 114 | 1.47 | 14.8 |
17.0(18.5) |
10.07 |
1.2(1.3) |
8.4(10.2) |
||
|
KMTM130H-06430 |
2 | 5.2 | 6.36 | 3000 | 15.6 | 19.08 | 3500 | 1.22 | 80 | 1.93 | 16.3 | 9(10.5) | 8.45 | 1.60(1.86) | 5.8(7.4) | ||
|
KMTM130H-11515 |
1.8 | 6.9 | 11.46 | 1500 | 20.7 | 34.4 | 3000 | 1.66 | 114 | 1.47 | 1.48 | 17(18.5） | 10.07 | 1.2(1.3） | 8.4(10.2） | ||
|
KMTM130H-15015 |
2.3 | 10.2 | 15 | 1500 | 30.6 | 45 | 3000 | 1.47 | 100 | 0.85 | 9.27 | 21.7(23.2) | 10.91 | 1.14(1.22) | 10(11.8) | ||
|
KMTM130H-08030 |
2.5 | 5.77 | 7.95 | 3000 | 17.3 | 23.9 | 3500 | 1.38 | 88 | 1.39 | 13.33 | 13(14.5) | 9.59 | 1.35(1.51) | 7(8.8) | ||
|
KMTM130H-11920 |
2.5 | 8.1 | 11.9 | 2000 | 24.3 | 35.7 | 3000 | 1.47 | 100 | 0.85 | 9.27 |
21.7(23.2) |
10.91 |
1.13(1.21) |
10(11.8) |
||
|
KMTM130H-10025 |
2.6 | 8.5 | 10 | 2500 | 25.5 | 30 | 3000 | 1.18 | 80 | 0.67 | 7.5 | 17(18.5） | 11.19 | 1.12(1.20) | 8.4(10.2) | ||
|
KMTM130H-09630 |
3 | 8.13 | 9.55 | 3000 | 24.4 | 28.7 | 3500 | 1.17 | 80 | 0.67 | 7.5 | 17(18.5) | 11.19 | 1.12(1.20) | 8.4(10.2) | ||
|
KMTM130H-14620 |
3 | 9.95 | 14.64 | 2000 | 29.85 | 43.92 | 3000 | 1.47 | 100 | 0.85 | 9.27 | 21.7(23.2) | 10.91 |
1.13(1.21) |
10(11.8) |
||
|
KMTM130H-15025 |
3.8 | 10.2 | 15 | 2500 | 30.6 | 45 | 3000 | 1.47 | 100 | 0.85 | 9.27 | 21.7(23.2) | 10.91 |
1.14(1.22) |
10(11.8) |
||
|
KMTM130H-14330 |
4.5 | 9.73 | 14.32 | 3000 | 29.2 | 42.96 | 3500 | 1.47 | 100 | 0.85 | 9.27 | 21.7(23.2) | 10.91 | 1.14(1.22) |
10(11.8)
|
||
|
KMT40安裝尺寸 |
||
|---|---|---|
| 電機型號 | L不帶抱閘(E1/E2E3E4) | L帶抱閘(E1/E2E3E4) |
|
KMTM40-00230E□ |
82.5/74.5 |
113.5/105.5 |
|
KMTM40-00230E□-□OK.R |
68 | 99 |
|
KMTM40-00330E□ |
100/92 |
131/123 |
|
KMTM40-00330E□-□OK.R |
80 | 111 |
|
KMT60安裝尺寸 |
||||||||
|---|---|---|---|---|---|---|---|---|
| 電機型號 | L不帶抱閘(E1/E2E3E4) | L帶抱閘(E1/E2E3E4) | S | KW | KL | KH | RH | TR |
|
KMTL60-00630E□ |
88.5/80.5 |
121 |
φ14h6 | 5 | 24.5 | 5 | 11 | M5*L15 |
|
KMTL60-01330E□ |
112/122 |
144.5/154.5 |
||||||
| KMTH60-00630E□ | 107/99 | 139.5 | ||||||
|
KMTH60-00630E□.TS |
φ11h6 | 4 | 20 | 4 | 8.5 | M4*18 | ||
|
KMTH60-01330E□ |
126.5/136.5 | 159/169 | φ14h6 | 5 | 24.5 | 5 | 11 | M5*L15 |
| KMTL60-01930□ | 126.5/136.5 | 159/169 | ||||||
| KMT80安裝尺寸 | ||
|---|---|---|
| 電機型號 | L不帶抱閘(E1/E2E3E4) | L帶抱閘(E1/E2E3E4) |
|
KMTL80-02430E□ |
120.8/130.3 |
157.8/167.3 |
|
KMTL80-03230E□ |
137.2/146.7 |
174.2/183.7 |
|
KMTH80-02430E□ |
||
| KMTL80-04025E□ | ||
| KMT130安裝尺寸 | ||
|---|---|---|
| 電機型號 | L不帶抱閘((E2E3E4) | L帶抱閘(E2E3E4) |
|
KMTM130□-05415E□ |
143.5 | 169.5 |
|
KMTM130□-04820E□ |
||
| KMTM130□-04830E□ | ||
| KMTM130□-04025E□ | ||
| KMTM130□-05025E□ | ||
| KMTM130□-06025E□ | ||
| KMTM130□-06430E□ | ||
|
KMTM130□-08315E□ |
160.5 | 186.5 |
|
KMTM130□-07220E□ |
||
| KMTM130□-07725E□ | ||
| KMTM130□-08030E□ | ||
|
KMTM130□-11515E□ |
177.5 | 203.5 |
|
KMTM130□-09620E□ |
||
|
KMTM130□-09630E□ |
||
|
KMTM130□-10025E□ |
||
|
KMTM130□-09615E□ |
||
| KMTM130□-11920E□ | 207.5 | 233.5 |
| KMTM130□-14620E□ | ||
| KMTM130□-14330E□ | ||
| KMTM130□-15015E□ | ||
| KMTM130□-15025E□ | ||

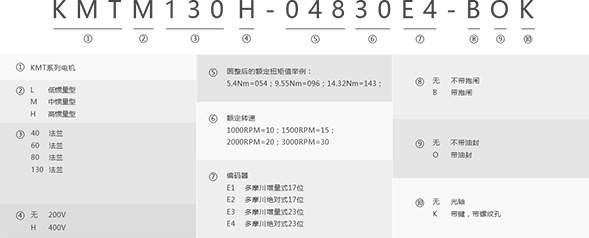

注：E1、E2、E3、E4為編碼器類型
